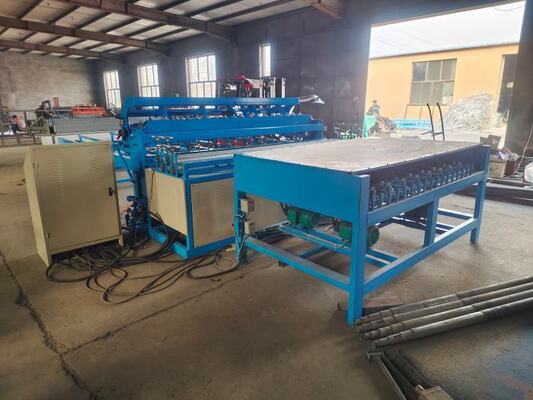

اندازه شبکه 150*150mm 4mm PLC ساخت و ساز تجهیزات جوش شبکه

اندازه مش 150 * 150 میلی متر 4 میلی متر PLC ساخت و ساز مش تجهیزات جوشکاری

مقدمه تجهیزات جوشکاری مش ساختمانی

1. کل دستگاه توسط رابط انسان و ماشین + حالت کنترل برنامه نویسی plc، با درجه بالایی از اتوماسیون کنترل می شود.
2. می تواند سیم گالوانیزه، سیم کشیده شده سرد، سیم سیاه و سایر مواد را با سازگاری گسترده جوش دهد.
3. با توجه به ظرفیت کاربران، جوشکاری یک بار یا کسری را می توان با انعطاف پذیری زیاد اتخاذ کرد.
4. واحد به عنوان یک ساختار قابل تفکیک برای تسهیل تنظیمات و نگهداری مشخصات طراحی شده است.
5. ترانسفورماتور خنک کننده آب اجباری را اتخاذ می کند و مجهز به دستگاه حفاظت جریان است، به طوری که واحد می تواند قابل اعتماد و به طور مداوم کار کند.
6. فشار جوش باید یکنواخت باشد تا از کیفیت تمام اتصالات جوش اطمینان حاصل شود.
7. دستگاه خالی کردن نوار افقی موتور پله ای را برای تغذیه خودکار برای کاهش شدت کار و بهبود کارایی اتخاذ می کند.
8. بعد عمودی شبکه را می توان از طریق ورودی صفحه تغییر داد تا نیازهای تغییرات چند مشخصات مهندسی را برآورده کند.
9. موقعیت خالی کردن نوار افقی مجهز به مکانیزم پرتاب مواد مغناطیسی است که دارای سرعت خالی شدن سریع و راندمان تولید بالا است.
10. الکترود مجهز به دستگاهی در محل است تا از خالی شدن مطمئن و دقیق آرماتور عرضی اطمینان حاصل شود.

ویژگی های تجهیزات جوشکاری مش ساختمانی

دستگاه جوش توری اصلی

1. دستگاه جوش دستگاهی است که با اعمال فشار و الکتریسیته به خطوط طولی و عرضی از پیش تعیین شده نقاط جوش را تشکیل می دهد.

2. فنر فشار تماس بالایی دارای عمر مفید بیش از 10000000 سیکل تحت بار نامی است.

3. موتور اصلی از موتور ترمز با فرکانس متغیر 7.5 کیلووات برای اطمینان از فشار و سرعت جوش استفاده می کند.

4. از قالب روکش برای اطمینان از دقت مش استفاده کنید.

5. یک دستگاه تشخیص خط متقاطع برای اطمینان از دقت موقعیت قرار دادن نخ در خط متقاطع وجود دارد.

6. ترانسفورماتور جوشکاری تک فاز با توان 200 کیلو ولت آمپر

7. بلوک های الکترود از مس کروم-زیرکونیوم با سختی HRB ≥ 78 و رسانایی ≥ 50 MS/m ساخته شده اند. مشخصات 35×35×35 میلی متر است. سطوح کار را می توان برای استفاده تعویض کرد و در نتیجه میزان استفاده از بلوک های الکترود را افزایش داد. الکترود بالایی از میله های کروم-زیرکونیوم با سختی HRB ≥ 78 و رسانایی ≥ 50 MS/m ساخته شده است و مشخصات آن ∅25 میلی متر است.

8. نگهدارنده الکترود از مربع مس T2 با رسانایی ≥ 56 MS/m ساخته شده است. این باعث افزایش رسانایی بین صفحات مسی و افزایش طول عمر الکترودها می شود.

9. سیم با رسانایی بالا از نوار مسی T2 ساخته شده است و از طریق فرآیند خمش سرد تولید می شود که کیفیت جوش را تضمین می کند و عمر مفید را افزایش می دهد.

تغذیه سیم طولی

1. سیستم خط طولی شامل تشخیص تغذیه مواد، سیلندر صاف کردن و حلقه سیم است.

تشخیص تغذیه برای بررسی وضعیت کمبود مواد در امتداد خط طولی استفاده می شود و از تداوم عملکرد دستگاه جوش اطمینان حاصل می شود.

2. دستگاه صاف کننده با استفاده از یک فرآیند صاف کردن برای اطمینان از صافی مش انجام می شود.

قیف سیمی متقاطع

1. قیف سیم متقاطع یک وسیله انتقال است که میلگردهای تقویت شده با طول استاندارد را به موقعیت الکترود جوش دستگاه اصلی که برای جوشکاری لازم است تغذیه می کند. از یک نردبان پلت فرم، یک سطل ذخیره سازی و یک قیف تخلیه تشکیل شده است. از یک نردبان پلت فرم، یک سطل ذخیره سازی و یک قیف تخلیه تشکیل شده است.

2. استپر موتور به طور خودکار فیلامنت را برمی دارد و به طور خودکار آن را به موقعیت تعیین شده رها می کند.

3. قیف سیم متقاطع از نوع سینی است که کارکردن سیم را برای کارگران آسان کرده و از شدت کار آنها می کاهد.

توری کششی بازیافت

1. فرآیند مش کشی تکراری شامل بیرون کشیدن خطوط افقی از قبل جوش داده شده با توجه به پارامترهای تنظیم شده توسط برنامه برای تشکیل یک شبکه است. فرآیند توری تکراری شامل بیرون کشیدن خطوط افقی از قبل جوش داده شده با توجه به پارامترهای تنظیم شده توسط برنامه برای تشکیل یک شبکه است. بر اساس طول توری، این عمل را می توان چندین بار تکرار کرد تا کل ورق توری کاملاً بیرون کشیده شود. بر اساس طول توری، این فرآیند را می توان چندین بار تکرار کرد تا کل ورق توری کاملاً بیرون کشیده شود.

قلاب توری به صورت مکانیکی کشیده می شود، با کمک پنوماتیک برای بلند کردن و پایین آوردن قلاب.

سیستم کنترل

1. استفاده از یک سیستم کنترل قابل برنامه ریزی PLC و رابط عملیاتی صفحه لمسی.

2. هر سازه عملکردی مجهز به دستگاه تشخیص عیب است و دارای عملکرد هشدار و خاموش شدن خودکار است.

3. مشخصات مش و پارامترهای عملیاتی هر مکانیزم از طریق رابط صفحه نمایش لمسی تنظیم می شود.

جریان و زمان جوش از طریق صفحه لمسی روی کابینت کنترل اصلی تنظیم می شود.

4. با استفاده از کنترل کننده جوش توری فولادی و تریستور برای کنترل سنکرون می توان به جوشکاری همزمان ترانسفورماتور یا کنترل جداگانه برای هر مقطع دست یافت.

پارامترهای فنی تجهیزات جوشکاری مش ساختمانی

کاربردهای مش ساختمانی

تجهیزات جوشکاری مش ساختمانی عمدتاً برای: جوشکاری مش ساختمانی، زمین فوتبال، راه آهن، بزرگراه ها، پل ها، ساختمان ها، محله های مسکونی استفاده می شود.

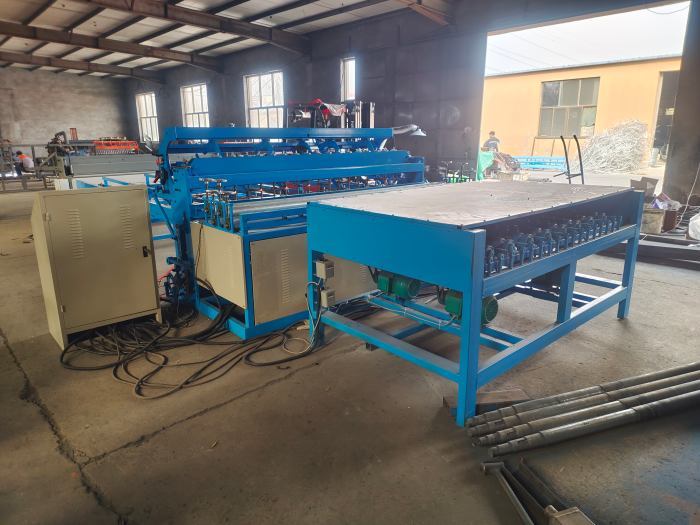

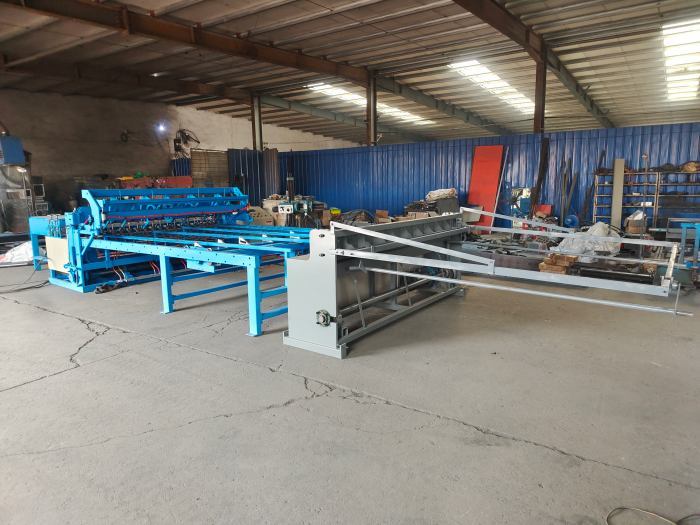

عکس تجهیزات جوشکاری مش ساختمانی
