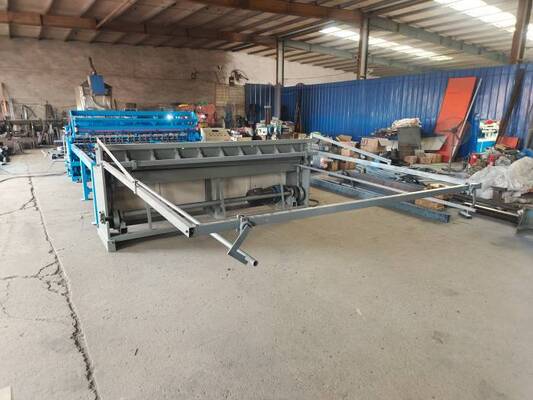

اندازه مش 100 * 100 میلی متر PLC ساخت و ساز مش پانل دستگاه جوش

اندازه مش 100 * 100 میلی متر PLC ساخت و ساز مش پانل دستگاه جوش

معرفی دستگاه جوش پانل مش ساختمانی

دستگاه جوش پانل مش سیمی دستگاهی است که با اعمال فشار و الکتریسیته به خطوط طولی و عرضی از پیش تعیین شده نقاط جوش را تشکیل می دهد.

1. فنر فشار تماس بالایی دارای عمر مفید بیش از 10000000 چرخه تحت بار نامی است.

2. موتور اصلی از موتور ترمز با فرکانس متغیر 7.5KW برای اطمینان از فشار و سرعت جوش استفاده می کند.

3. از قالب روکش برای اطمینان از دقت مش استفاده کنید.

4. یک دستگاه تشخیص خط متقاطع برای اطمینان از دقت موقعیت قرار دادن نخ متقاطع وجود دارد.

5. ترانسفورماتور جوشکاری تک فاز با توان 200 کیلو ولت آمپر

6. بلوک های الکترود از مس کروم-زیرکونیوم با سختی HRB ≥ 78 و رسانایی ≥ 50 MS/m ساخته شده اند. مشخصات 35×35×35 میلی متر است. سطوح کار را می توان برای استفاده تعویض کرد و در نتیجه میزان استفاده از بلوک های الکترود را افزایش داد. الکترود بالایی از میله های کروم-زیرکونیوم با سختی HRB ≥ 78 و رسانایی ≥ 50 MS/m ساخته شده است و مشخصات آن ∅25 میلی متر است.

7. نگهدارنده الکترود از مربع مس T2 با رسانایی ≥ 56 MS/m ساخته شده است. این باعث افزایش رسانایی بین صفحات مسی و افزایش طول عمر الکترودها می شود.

8. سیم با رسانایی بالا از نوار مسی T2 ساخته شده است و از طریق فرآیند خمش سرد تولید می شود که کیفیت جوش را تضمین می کند و عمر مفید را افزایش می دهد.

ویژگی های دستگاه جوش پانل مش ساختمانی

تغذیه سیم طولی

سیستم خط طولی شامل تشخیص تغذیه مواد، سیلندر صاف کننده و حلقه سیم است.

1. تشخیص تغذیه برای بررسی وضعیت کمبود مواد در امتداد خط طولی استفاده می شود و از تداوم عملکرد دستگاه جوش اطمینان می یابد.

2. دستگاه صاف کننده با استفاده از یک فرآیند صاف کردن برای اطمینان از صافی مش انجام می شود.

قیف سیم متقاطع

1. قیف سیم متقاطع یک وسیله انتقال است که میلگردهای تقویت شده با طول استاندارد را به موقعیت الکترود جوش دستگاه اصلی که برای جوشکاری لازم است تغذیه می کند. از یک نردبان پلت فرم، یک سطل ذخیره سازی و یک قیف تخلیه تشکیل شده است. از یک نردبان پلت فرم، یک سطل ذخیره سازی و یک قیف تخلیه تشکیل شده است.

2. استپر موتور به طور خودکار فیلامنت را برمی دارد و به طور خودکار آن را به موقعیت تعیین شده رها می کند.

3. قیف سیم متقاطع از نوع سینی است که کارکردن سیم را برای کارگران آسان کرده و از شدت کار آنها می کاهد.

مش کشش بازیافت

1. فرآیند مش کشی تکراری شامل بیرون کشیدن خطوط افقی از قبل جوش داده شده با توجه به پارامترهای تنظیم شده توسط برنامه برای تشکیل یک شبکه است. فرآیند توری تکراری شامل بیرون کشیدن خطوط افقی از قبل جوش داده شده با توجه به پارامترهای تنظیم شده توسط برنامه برای تشکیل یک شبکه است. بر اساس طول توری، این عمل را می توان چندین بار تکرار کرد تا کل ورق توری کاملاً بیرون کشیده شود. بر اساس طول توری، این عمل را می توان چندین بار تکرار کرد تا کل ورق توری کاملاً بیرون کشیده شود.

2. قلاب مش به صورت مکانیکی کشیده می شود، با کمک پنوماتیک برای بلند کردن و پایین آوردن قلاب.

دستگاه برش

یک دستگاه برش با دقت بالا می تواند سوراخ های سیم متقاطع 2 میلی متری را برش دهد و لبه های ناهموار مش را در عرض 1 میلی متر بگذارد. (سه گزینه)

سیستم کنترل

1. استفاده از یک سیستم کنترل قابل برنامه ریزی PLC و رابط عملیاتی صفحه لمسی.

2. هر سازه عملکردی مجهز به دستگاه تشخیص عیب است و دارای عملکرد هشدار و خاموش شدن خودکار است.

3. مشخصات مش و پارامترهای عملیاتی هر مکانیزم از طریق رابط صفحه نمایش لمسی تنظیم می شود.

4. جریان و زمان جوش از طریق صفحه لمسی روی کابینت کنترل اصلی تنظیم می شود.

5. با استفاده از کنترل کننده جوش توری فولادی و تریستور برای کنترل سنکرون می توان به جوش همزمان ترانسفورماتور یا کنترل جداگانه برای هر مقطع دست یافت.

6. کابینت کنترل CNC از برندهای معروف دنیا استفاده می کند. کابینت کنترل CNC از برندهای برق مشهور جهانی استفاده می کند و عملکرد پایدار، کنترل دقیق، قابلیت اطمینان بالا و عمر طولانی تر را تضمین می کند و در عین حال نرخ خرابی و هزینه های تعمیر و نگهداری را کاهش می دهد.

پارامترهای فنی دستگاه جوش پانل مش ساختمانی

کاربردهای پنل مش سیمی

این چراغ خیابانی دارای روشنایی بالا، صرفه جویی در مصرف انرژی، حفاظت از محیط زیست و نصب آسان است. دارای درجه ضدآب IP67 و گواهینامه CE است. مناسب برای مدارس، پارک ها، کنار جاده ها، کارخانه ها، میادین و ... دارای 3 سال گارانتی می باشد. علاوه بر این، ما می توانیم سبک های مختلفی را برای رفع نیازهای شما ارائه دهیم.

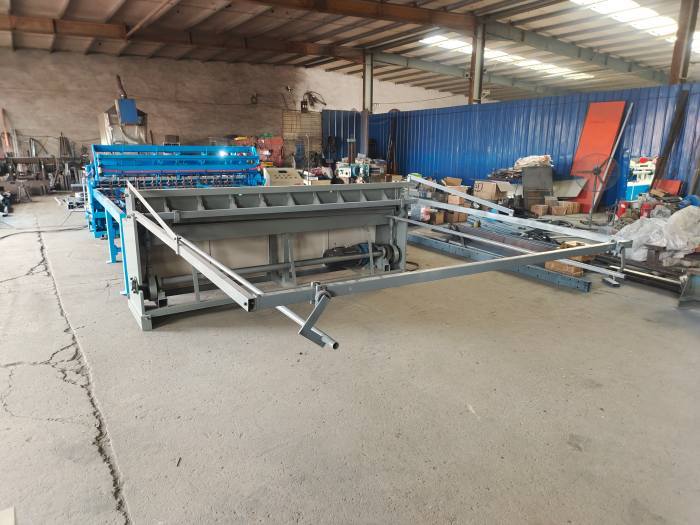

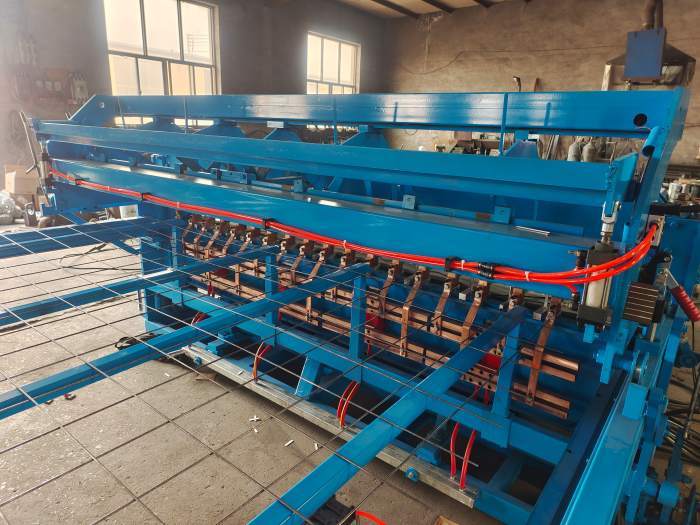

عکس دستگاه جوش پانل مش ساختمانی
