24 پی سی دستگاه جوش شبکه الکترود اندازه 100 * 100mm استیل تقویت شده

دستگاه جوش مش میلگرد 24 عددی، اندازه مش 100*100 میلی‌متر، فولاد تقویت شده

معرفی دستگاه جوش مش میلگرد

دستگاه جوش مش میلگرد به طور خودکار سیم‌های فولادی را برای ساخت و ساز به مش جوش می‌دهد. این دستگاه که توسط PLC کنترل می‌شود، با استفاده از جریان الکتریکی و فشار، محل تقاطع سیم‌ها را به دقت گیره و جوش می‌دهد. دستگاه به طور مداوم مش را می‌کشد و برش می‌دهد تا تولید کارآمد باشد. این دستگاه دارای سرعت جوش بالا، اندازه‌گیری دقیق، عملکرد صرفه‌جویی در انرژی و کنترل آسان صفحه لمسی است که توسط موتورهای سروو و سیلندرهای هوا برای عملکرد پایدار پشتیبانی می‌شود.

ویژگی‌های دستگاه جوش مش میلگرد

1. طراحی جدید، خروجی را 20% افزایش می‌دهد، مصرف هوا را 30% کاهش می‌دهد، سیلندر را 60% کوتاه می‌کند، فشار 570 کیلوگرمی را ارائه می‌دهد، 50% انرژی را صرفه‌جویی می‌کند و اتصال شیر را ساده می‌کند.

2. لوله فولادی مخصوص تغذیه آسان سیم خط را امکان‌پذیر می‌کند؛ موتور سروو سیم‌ها را دورتر می‌فرستد؛ سیلندرهای SMC به طور خودکار گیره می‌کنند؛ تونل‌های شیاردار برای محافظت از الکترودها بالا می‌آیند.

3. فیدر سیم عرضی با ظرفیت 1 تن از موتور و کاهنده برای تغذیه انبوه استفاده می‌کند؛ موتور سروو افتادن سیم را با گشتاور بالا، دقیق و پایدار تضمین می‌کند.

4. کشش مش توسط موتور سروو با کاهنده هدایت می‌شود، سیلندرهای SMC بالابر قلاب را کنترل می‌کنند و PLC فاصله سیم را از طریق صفحه لمسی تنظیم می‌کند.

5. سیستم کنترل PLC، عملکرد دقیق و خودکار کل دستگاه را تضمین می‌کند و امکان تنظیم آسان پارامترها، نظارت در زمان واقعی و عملکرد پایدار را فراهم می‌کند.

6. هاپر سیم پود: موتور پله‌ای دستگاه دیسکی را برای انداختن خودکار سیم‌ها هدایت می‌کند و هاپر ظرفیت بالایی برای ذخیره سیم تا حداکثر 1.5 تن دارد. هنگامی که هیچ سیم عرضی در هاپر وجود نداشته باشد، تجهیزات به طور خودکار متوقف می‌شوند.

7. مکانیزم تغذیه سیم طولی: موتور سروو مجهز به کاهنده سیاره‌ای برای هدایت دستگاه تغذیه سیم فشاری پنوماتیک برای ارسال سیم به موقعیت جوش است. تجهیزات به طور خودکار جوشکاری می‌کنند.

8. مکانیزم کشش مش: موتور سروو که از کاهنده سیاره‌ای پشتیبانی می‌کند، دستگاه کشش مش پنوماتیک را هدایت می‌کند تا پایداری سیستم و اندازه استاندارد مش جوش داده شده را تضمین کند. کشش مش رفت و برگشتی خودکار می‌تواند تولید مش با طول افزایش یافته را تحقق بخشد.

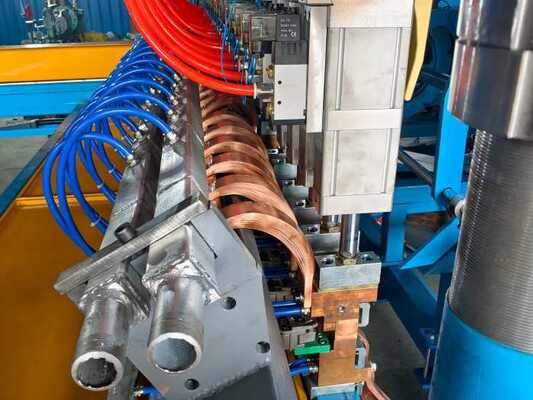

9. الکترودهای جوش خنک‌شونده با آب و نوع جدیدی از ترانسفورماتور خنک‌شونده با آب مخصوص برای جوش مش با رزین اپوکسی استفاده می‌شود که در مقایسه با ترانسفورماتورهای سنتی کوچکتر و از نظر ایمنی و قابلیت اطمینان بالاتر است.

10. لوازم الکتریکی کم ولتاژ از اشنایدر، برندهای معروف برای اطمینان از عملکرد کارآمد و پایدار تجهیزات ساخته شده‌اند.

11. در صورت عدم وجود سیم عرضی در دستگاه هاپر، دستگاه به طور خودکار کار خود را متوقف می‌کند.

12. در صورت بروز نقص در دستگاه، PLC آلارم می‌دهد که تنظیم دستگاه را آسان می‌کند.

13. تنظیم فاصله سیم عرضی از کنترل میکرو کامپیوتر PLC استفاده می‌کند و روی صفحه لمسی تنظیم می‌شود. کار با آن بسیار آسان و راحت است.

14. سیستم کشش مش به طور خودکار در چرخه محاسبه می‌شود. نیازی به تنظیم دستی نیست. ماشین کشش مش پس از اتمام کشش مش می‌تواند به طور خودکار به مبدا بازگردد.

مزایای دستگاه جوش مش میلگرد

1. کارآمد و سریع: جوشکاری خودکار، بهره‌وری تولید را بهبود می‌بخشد و هزینه‌های نیروی کار را کاهش می‌دهد.
2. کیفیت جوش پایدار: جوش‌های قوی و اتصالات یکنواخت، استحکام و دوام مش را تضمین می‌کنند.
3. کنترل دقیق: سیستم PLC پارامترهای جوش را برای جوشکاری با دقت بالا و کنترل ابعادی تنظیم می‌کند.
4. صرفه‌جویی در انرژی و سازگار با محیط زیست: طراحی منطقی، مصرف انرژی و گاز را کاهش می‌دهد و منجر به عملکرد اقتصادی‌تر می‌شود.
5. عملکرد آسان: رابط کنترل صفحه لمسی، راه‌اندازی و نظارت بر وضعیت تولید را آسان می‌کند.
6. طیف گسترده‌ای از کاربردها: از مشخصات مختلف میلگرد برای برآورده کردن نیازهای متنوع پروژه پشتیبانی می‌کند.
7. ساختار فشرده: فضای کارخانه را ذخیره می‌کند و نصب و نگهداری را تسهیل می‌کند.

پارامترهای فنی دستگاه جوش مش میلگرد

کاربردهای دستگاه جوش مش میلگرد

مش تقویت کننده عمدتاً در ساخت زیرساخت‌هایی مانند بزرگراه‌ها، راه‌آهن و باندهای فرودگاه استفاده می‌شود. این امر پایداری و دوام جاده را افزایش می‌دهد و در عین حال تشکیل ترک را کاهش می‌دهد.

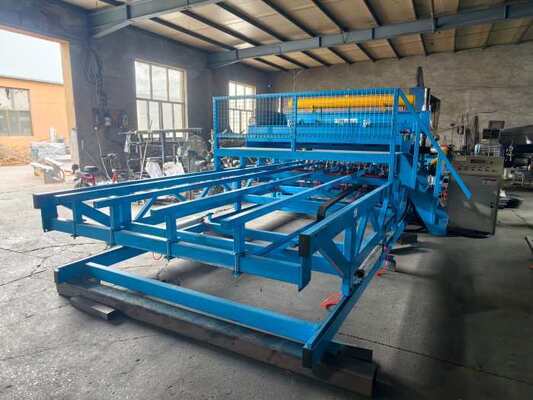

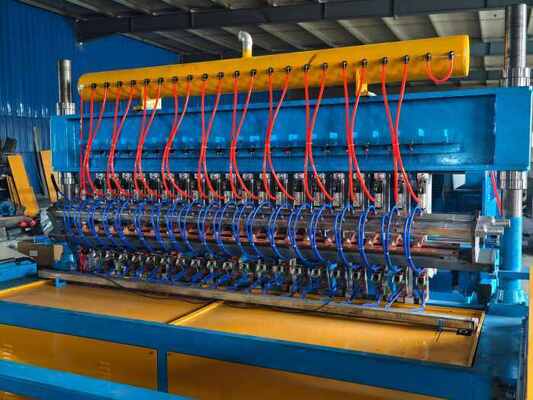

عکس‌های دستگاه جوش مش میلگرد
