5-12mm تقویت میش جوش ماشین / BRC بتن تقویت میش پانل جوش ماشین

دستگاه جوش شبکه تقویت کننده 5-12 میلی متر / دستگاه جوش پانل مش تقویت کننده بتن BRC

معرفی دستگاه جوش مش تقویت کننده 5-12 میلی متر / دستگاه جوش پانل مش تقویت کننده بتن BRC

دستگاه جوش مش سیم تقویت کننده به طور خودکار سیم های فولادی را برای ساخت و ساز به مش جوش می دهد. با کنترل PLC، تقاطع های سیم را با استفاده از جریان و فشار الکتریکی به طور دقیق گیره و جوش می دهد. دستگاه برای تولید کارآمد به طور مداوم مش را می کشد و برش می دهد. دارای سرعت جوش بالا، اندازه دقیق، عملیات صرفه جویی در انرژی و کنترل آسان صفحه لمسی است که توسط موتورهای سروو و سیلندرهای هوا برای عملکرد پایدار پشتیبانی می شود.

ویژگی های دستگاه جوش مش تقویت کننده 5-12 میلی متر / دستگاه جوش پانل مش تقویت کننده بتن BRC

1. طراحی جدید خروجی را تا 20٪ افزایش می دهد، مصرف هوا را 30٪ کاهش می دهد، سیلندر را 60٪ کوتاه می کند، فشار 570 کیلوگرم را ارائه می دهد، 50٪ در مصرف انرژی صرفه جویی می کند و اتصال سوپاپ را ساده می کند.

2. لوله فولادی ویژه تغذیه سیم خط را آسان می کند. سروو سیم ها را بیشتر می فرستد. گیره خودکار سیلندرهای SMC؛ تونل های شکاف برای محافظت از الکترودها بلند می شوند.

3. فیدر سیم متقاطع با ظرفیت 1T از موتور و کاهنده برای تغذیه فله استفاده می کند. سروو موتور سقوط سیم دقیق و پایدار را با گشتاور زیاد تضمین می کند.

4. کشش مش توسط موتور سروو با کاهنده، سیلندرهای SMC کنترل قلاب بالابر و PLC فاصله سیم را از طریق صفحه نمایش لمسی تنظیم می کند.

5. سیستم کنترل PLC عملکرد دقیق و خودکار کل دستگاه را تضمین می کند و امکان تنظیم آسان پارامتر، نظارت در زمان واقعی و عملکرد پایدار را فراهم می کند.

6. کارآمد و سریع: جوشکاری خودکار راندمان تولید را بهبود می بخشد و هزینه های نیروی کار را کاهش می دهد.
7. کیفیت جوش پایدار: جوش های قوی و اتصالات یکنواخت، استحکام و دوام مش را تضمین می کند.
8. کنترل دقیق: یک سیستم PLC پارامترهای جوشکاری را برای جوشکاری با دقت بالا و کنترل ابعادی تنظیم می کند.
9. صرفه جویی در مصرف انرژی و سازگار با محیط زیست: طراحی منطقی مصرف انرژی و گاز را کاهش می دهد و در نتیجه عملکرد اقتصادی تر را به همراه دارد.
10. عملیات آسان: یک رابط کنترل صفحه لمسی امکان تنظیم و نظارت آسان بر وضعیت تولید را فراهم می کند.
11. طیف گسترده ای از برنامه ها: از انواع مشخصات میلگرد برای برآورده کردن نیازهای پروژه های مختلف پشتیبانی می کند.

مزایای دستگاه جوش مش تقویت کننده 5-12 میلی متر / دستگاه جوش پانل مش تقویت کننده بتن BRC

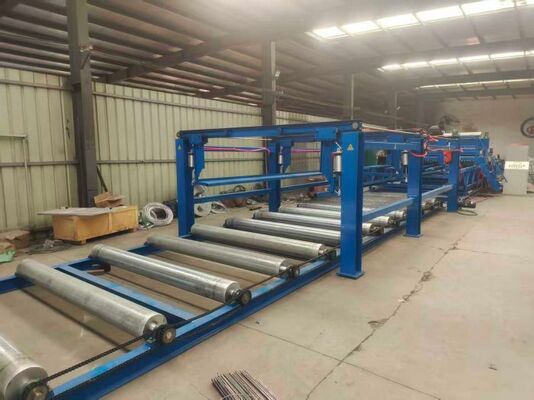

1. کشیدن دستگاه مش

این است که سیم های متقاطع جوش داده شده را با توجه به پارامترهای تعیین شده توسط برنامه از شبکه بیرون بکشد و با توجه به طول مش، می تواند چندین مش کششی رفت و برگشتی را تا زمانی که کل مش به طور کامل بیرون کشیده شود، تحقق بخشد. از چهار قسمت تشکیل شده است: قاب پایینی، قاب مشبک کششی متحرک، ماشین مشبک کششی و لوله های توری نگهدارنده.

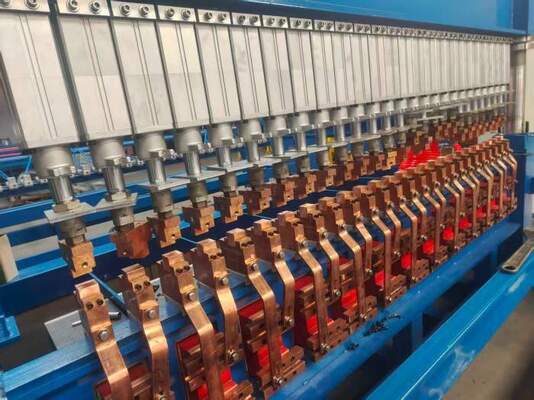

2. الکترودهای بالا و پایین همگی CuCrZr خاص را اتخاذ می کنند، رسانایی الکتریسیته، سختی و مقاومت در برابر سایش همگی بسیار خوب هستند، زمان تغییر سلول طولی به حدود 30 ثانیه کاهش می یابد. الکترودهای جوشکاری توسط اسپیندل عبوری از میل لنگ هدایت می شوند و با فشار فنر قابل تنظیم نصب می شوند، این ساختار و آب و هوای مناسب تحت تأثیر ما قرار نمی گیرد.
و الکترودهای بالا و پایین هر دو از سیستم خنک کننده آب استفاده می کنند، بنابراین گرمای الکترودهای بالایی و پایینی را هنگام کار دستگاه کاهش می دهند و می توانند 24 ساعت به طور مداوم کار کنند.

3. قیف سقوط خودکار سیم متقاطع
این دستگاه نوعی دستگاه تغذیه است که می تواند سیم های فولادی پیش از برش را با توجه به نیازهای جوشکاری به موقعیت الکترود جوش دستگاه جوش مش بفرستد، می تواند حدود 1 تن سیم متقاطع پیش برش را ذخیره کند و شدت تغذیه مکرر را تا حد زیادی کاهش دهد.
الف) این قیف از یک سکو، دو نردبان، یک قیف در حال سقوط تشکیل شده است که همگی بر روی قفسه توری کششی به سمت عقب و جلو نصب می شوند.
ب) یک نردبان در دو طرف سکو برای کار آسان وجود دارد.
ج) قیف در حال سقوط از یک چرخ شیار دیسکی شکل برای انتخاب دقیق سیم استفاده می کند. با توجه به الزامات جوشکاری، هر سیم فولادی متقاطع عرضی به طور مساوی به موقعیت فشار دهنده یک به یک وارد می شود. قدرت سیم ریزش موتور پله ای 13.5 نیوتن متر است.
د) مجموعه ای از قلاب های موقعیت یابی سیم های فولادی متقاطع در موقعیت فشار فشار دهنده در تیر پایین دستگاه جوش مش نصب شده است تا از قوام سیم های فولادی متقاطع اطمینان حاصل شود. قدرت کف زدن یک سیلندر سه محوره با قطر سیلندر 40 میلی متر است.

4. خط سیم ها تراز و دستگاه تغذیه خودکار

دستگاه تغذیه خودکار Line Wires به طور خودکار سیم های خط رزوه شده را به صورت دستی به موقعیت الکترود جوش دستگاه جوش اصلی مش می فرستد تا دستگاه جوش مش اصلی را برای تکمیل فرآیند جوش تسهیل کند. هنگامی که ماشین تغذیه سیم های خط به طور خودکار تغذیه می شود، گروه بعدی سیم های خط به صورت دستی آماده می شود که می تواند تولید دستگاه جوش شبکه اصلی را بدون خاموش شدن محقق کند و راندمان تولید را تا حد زیادی بهبود بخشد.

الف) از یک ماشین تغذیه سیم خط، یک دستگاه تراز، غلطک سیم جلو و عقب و قاب ماشین تغذیه تشکیل شده است.
ب) دستگاه های گیره سیم خطی 16-26 عددی وجود دارد که روی تیر ماشین تغذیه سیم های خط نصب می شود و عمل بستن توسط سیلندر هوا انجام می شود.
ج) دستگاه تعیین موقعیت سیم های خط به بالا و پایین حرکت می کند. قبل از رزوه کشی دستی سیم های خط، دستگاه تراز و موقعیت یابی بلند می شود تا اطمینان حاصل شود که طول تمام سیم های خط یکنواخت است.

پارامترهای فنی دستگاه جوش مش تقویت کننده 5-12 میلی متر / دستگاه جوش پانل مش تقویت کننده بتن BRC

کاربردهای مش تقویتی

1. ساخت و ساز: تقویت کف، دیوار، دال، و سقف.
2. پروژه های جاده: در بزرگراه ها، پل ها و تونل ها برای تقویت بتن استفاده می شود.
3. حفاظت از آب: تقویت سدها، مخازن، و شیب کانال.
4. پشتیبانی معدن: در تونل ها و معابر زیرزمینی برای پشتیبانی ایمنی استفاده می شود.
5. کفپوش صنعتی: تقویت کننده کف کارخانه و انبار.
6. اجزای پیش ساخته: چارچوبی برای محصولات بتنی پیش ساخته مانند لوله ها و کانال ها.

عکس های دستگاه جوشکاری مش تقویت کننده 5-12 میلی متر / دستگاه جوش پانل مش تقویت کننده بتن BRC
