پانل مش 2.4 * 6 متر اتوماتیک برش سیم سیم مش دستگاه جوش پانل

پنل شبکه 2.4*6m ماشین خودکار جوشکاری پنل شبکه سیم تراش

دستگاه جوشکاری پنل براق سیم مقدمه

این خط تولید یک نوع جدید از تجهیزات توسعه یافته به طور مستقل توسط مهندسان ما بر اساس سالها تجربه خود را در فن آوری جوش شبکه و نیازهای مشتری است.این گزینه های بیشتری را برای مشتریان متوسط ارائه می دهد که کارخانه های آنها در حال توسعه هستند.

دستگاه جوشکاری پنل براق سیم یک دستگاه است که فشار و برق را به خطوط طولی و متقاطع از قبل قرار داده شده برای تشکیل نقاط جوشکاری اعمال می کند.

1. بهار فشار تماس بالا دارای عمر بیشتر از 10 سال است.000،000 چرخه تحت بار نامی.

2موتور اصلی از 7.5KW موتور ترمز فرکانس متغیر برای اطمینان از فشار و سرعت جوش استفاده می کند.

3از قالب پوشش استفاده کنید تا دقت شبکه را تضمین کنید.

4یک دستگاه تشخیص خطی برای اطمینان از دقت موقعیت قرار دادن رشته خطی وجود دارد.

5. یک ترانسفورمور جوش تک فاز با قدرت 200 KVA

6بلوک های الکترود از مس کرومیوم زرکونیوم با سختی HRB ≥ 78 و رسانایی ≥ 50 MS / m ساخته شده اند. مشخصات 35 × 35 × 35 میلی متر است.سطوح کاری برای استفاده قابل تعویض هستند.، به این ترتیب افزایش میزان استفاده از بلوک های الکترود. الکترود بالایی از میله های کروم-زیرکونیوم با سختی HRB ≥ 78 و رسانایی ≥ 50 MS / m ساخته شده است.و مشخصات آن 25 میلی متر است..

7حامل الکترود از مربع مس T2 با رسانایی ≥ 56 MS / m ساخته شده است. این باعث افزایش رسانایی بین صفحات مس می شود و طول عمر الکترودها را افزایش می دهد.

8سیم رسانای بالا از نوار مس T2 ساخته شده است و از طریق فرآیند خم کردن سرد تولید می شود که کیفیت جوش را تضمین می کند و عمر خدمت را افزایش می دهد.

ویژگی های ماشین جوشکاری پنل براق سیم

تغذیه با سیم طولی

سیستم خط طولی شامل تشخیص مواد تغذیه، سیلندر صاف و سیم ریل است.

1تشخیص تغذیه برای بررسی وضعیت کمبود مواد در امتداد خط طولی استفاده می شود و تداوم عملکرد دستگاه جوش را تضمین می کند.

2دستگاه صاف کردن با استفاده از یک فرآیند صاف کردن برای اطمینان از صاف بودن میش انجام می شود.

هپر سیم متقاطع

1هپر سیم متقاطع یک دستگاه حمل و نقل است که می خورد استوار و برش استاندارد طول استارپینگ میله به موقعیت الکترود جوش از ماشین اصلی به عنوان مورد نیاز برای جوش.هپر مواد قطبی یک دستگاه حمل و نقل است که تغذیه استوار و برش استاندارد-طول میله های تقویت کننده به موقعیت الکترود جوش از ماشین اصلی به عنوان مورد نیاز برای جوش. این شامل یک نردبان پلتفرم ، یک سطل ذخیره سازی و یک هپر تخلیه می شود. این شامل یک نردبان پلتفرم ، یک سطل ذخیره سازی و یک هپر تخلیه می شود.

2موتور مرحله ای به طور خودکار رشته را بالا می برد و به طور خودکار آن را به موقعیت تعیین شده می گذارد.

3هپر سیم متقاطع از نوع سینی است که کارگران را برای کار کردن سیم آسان تر می کند و شدت کار آنها را کاهش می دهد.

بازیافت شبکه کشش

1فرآیند شبک کشویی تکراری شامل کشیدن خطوط افقی جوشیده شده بر اساس پارامترهای تنظیم شده توسط برنامه برای تشکیل یک شبکه است.فرآیند شبکه تکراری شامل کشیدن خطوط افقی در حال حاضر جوش داده شده با توجه به پارامترهای تنظیم شده توسط برنامه برای تشکیل یک شبکه استبر اساس طول شبکه، این فرآیند می تواند چندین بار تکرار شود تا کل ورق شبکه به طور کامل خارج شود. بر اساس طول شبکه،این فرآیند می تواند چندین بار تکرار شود تا کل ورق شبکه به طور کامل خارج شود..

2. قلاب شبکه به صورت مکانیکی کشیده می شود، با کمک پنوماتیک برای بلند کردن و پایین آوردن قلاب. قلاب شبکه به صورت مکانیکی کشیده می شود.با کمک پنوماتیک برای بلند کردن و پایین آوردن قلاب.

ماشین تراش

یک ماشین تراش با دقت بالا می تواند سوراخ های سیم متقاطع 2 میلی متر را برش دهد و لبه های خشن شبکه را در عرض 1 میلی متر باقی بگذارد.

سیستم کنترل

1با استفاده از یک سیستم کنترل قابل برنامه ریزی PLC و یک رابط کار با صفحه لمسی.

2هر ساختار کاربردی مجهز به دستگاه تشخیص خطا و دارای یک عملکرد هشدار و خاموش کردن خودکار است.

3مشخصات شبکه و پارامترهای عملیاتی هر مکانیسم از طریق رابط صفحه لمسی تنظیم می شود.

4. جریان جوش و زمان از طریق صفحه لمسی بر روی کابینت کنترل اصلی تنظیم می شود.

5با استفاده از یک کنترل کننده جوش شبکه فولادی و یک تیرستور برای کنترل هم زمان، ممکن است جوش همزمان ترانسفورماتور یا کنترل جداگانه برای هر بخش به دست آید.

6. کابینت کنترل CNC از مارک های مشهور جهان استفاده می کند. کابینت کنترل CNC مارک های الکتریکی مشهور جهان را اتخاذ می کند، عملکرد پایدار، کنترل دقیق، قابلیت اطمینان بالا،و طول عمر طولانی تر، در حالی که کاهش نرخ شکست و هزینه های نگهداری.

پارامترهای فنی دستگاه جوشکاری پنل براق سیم

برنامه های کاربردی پنل براق سیم

این چراغ خیابانی دارای روشنایی بالا، صرفه جویی در انرژی، حفاظت از محیط زیست و نصب آسان است. این چراغ دارای درجه ضد آب IP67 است و گواهینامه CE را گذراند.براي مدارس مناسب است، پارک ها، کنار جاده ها، کارخانه ها، میدان ها و غیره. این دارای یک دوره گارانتی 3 سال است. علاوه بر این، ما می توانیم سبک های مختلف را برای پاسخگویی به نیازهای شما ارائه دهیم.

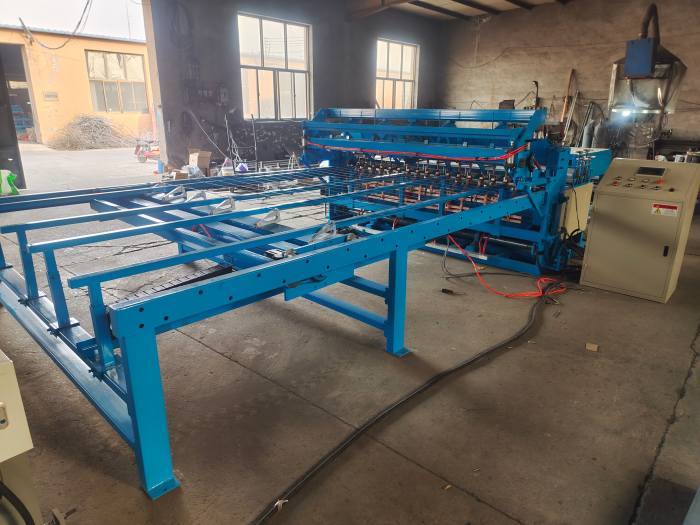

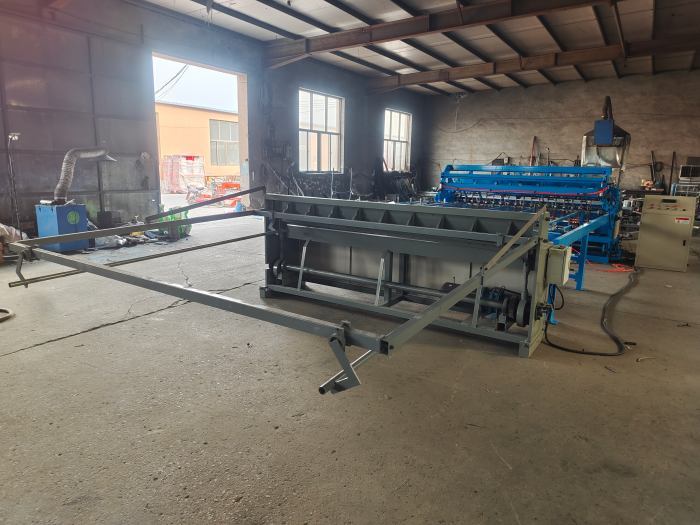

تصاویر دستگاه جوشکاری پنل براق سیم
