سایز حصار 1530 * 2500mm ماشین جوشکاری 3d Fence Mesh

اندازه نرده 1530 * 2500 میلی متر نرده حفاظ بزرگراه خم خودکار دستگاه جوش مشبک نرده سه بعدی

معرفی دستگاه جوش توری حصاری سه بعدی

دستگاه جوش مش حصار یک تجهیزات جوشکاری مش سیم بسیار خودکار است که توسط شرکت ما ساخته شده است. این دستگاه دارای کنترل الکترومکانیکی پیشرفته و فناوری جوش مقاومتی (شامل جوشکاری ذوبی و نقطه ای) است که در سال های اخیر تصفیه شده است، و برای پاسخگویی به نیازهای بازار داخلی طراحی شده است. این دستگاه با طراحی ساختاری مدولار، ارتقاء و تغییرات عملکردی آینده را تسهیل می کند و انعطاف پذیری را برای انطباق با نیازهای در حال تکامل مشتریان فراهم می کند.

دستگاه جوش مش حصاری بدنه اصلی دستگاه جوش اصلی را حفظ می کند. بدنه دستگاه جوش توری متقابل در یک طرف بدنه اصلی دستگاه جوش و دستگاه تغذیه سیم اتوماتیک در طرف دیگر نصب می شود. یک دستگاه تنظیم خودکار مواد به طور ثابت در کنار دستگاه تغذیه سیم اتوماتیک دور از بدنه اصلی دستگاه جوش نصب می شود. با ترکیب یک چرخ دستی تغذیه، قیف، مکانیزم گرفتن سیم و مکانیسم تنظیم سیم، جایگزین آرایش دستی سیم سنتی می‌شود و در نتیجه راندمان کاری دستگاه مش جوش داده شده را بهبود می‌بخشد.

با توجه به ساختار آن، به هفت بخش اصلی تقسیم می شود: تغذیه خودکار قیف سیمی طولی، تنظیم خودکار مواد، دستگاه جوش شبکه اصلی، قیف سیمی عرضی، سیستم کشش توری چرخه ای، دستگاه خم کن خودکار (خم آنلاین)، سیستم انباشته مش فنس. دارای طراحی جدید، قاب دستگاه قوی و عملکرد کاربر پسند است که مقرون به صرفه بودن بالایی را ارائه می دهد.

ویژگی های دستگاه جوش مش حصار سه بعدی

1. خالی کردن خودکار قیف سیم افقی شدت کار را بسیار کاهش می دهد.

2. دستگاه دارای عملکرد تشخیص سیم افقی است. هنگامی که سیم افقی در موقعیت جوش قرار نمی گیرد، دستگاه به طور خودکار متوقف می شود.

3. موتور فشار جوش انعطاف پذیر را برای تقاطع سیم های طولی و عرضی / سیم فراهم می کند. در مقایسه با برندهای داخلی تجهیزات جوشکاری هوای فشرده، دارای جوش پایدار، پاشش کمتر، سرعت جوشکاری سریع، سرمایه گذاری اولیه کم، هزینه عملیات و نگهداری و صدای کم در کارخانه است.

4. کشش توری رفت و برگشتی مکانیکی باعث صرفه جویی در فضای کارگاه برای تولید مش می شود و دقت ابعادی مش را بهبود می بخشد.

5. قیف خالی افقی می تواند به طور کلی به سمت خروجی مش حرکت کند، که فضای عملیاتی را برای تنظیم تجهیزات فراهم می کند و کارایی تنظیم را هنگام تغییر مشخصات مش بسیار بهبود می بخشد.

6. کابینه توزیع الکتریکی سیستم کنترل قابل برنامه ریزی PLC را برای دقیق تر کردن فرآیند کنترل اتخاذ می کند.

7. دستگاه تغذیه خودکار مکانیزمی است که جایگزین قرار دادن دستی سیم در حین تولید پانل مشبک می شود. کارگران سیم های از پیش صاف شده و بریده شده را روی سکوی تغذیه خودکار قرار می دهند. این دستگاه که توسط نیروی موتور هدایت می شود، سیم ها را به سطل ذخیره سازی قیف افزایش مواد منتقل می کند.

8. به دنبال فرآیند تغذیه خودکار، سیم های از پیش صاف شده و بریده شده در سطل ذخیره سازی قیف افزایش مواد قرار می گیرند. چرخش دیسک سیم گیر که توسط نیروی موتور هدایت می شود، باعث افتادن و تنظیم سیم می شود. سیم های افتاده به طور خودکار در شیارهای حد قرار می گیرند و در نتیجه باعث صرفه جویی در کار می شود.

9. به عنوان جزء اصلی برای تشکیل پانل مش، دستگاه جوش اصلی از بلوک های کروم-زیرکونیوم-مس با رسانایی بالا استفاده می کند که مقاومت سایش برتری را ارائه می دهد.

10. قیف سیم عرضی که توسط PLC کنترل می شود، از یک موتور برای به حرکت درآوردن چرخش دیسک سیم گیر استفاده می کند و عمل افتادن سیم را انجام می دهد.

11. چرخ دستی کشش مش در محدوده حرکت خود به جلو و عقب حرکت می کند تا عمل کشش مش را انجام دهد. این باعث کاهش مقاومت جوشکاری و صرفه جویی در فضا می شود.

12. خم شدن خودکار عملکرد بسیار کارآمد و مداوم را امکان پذیر می کند. این نیاز به انتقال آفلاین و موقعیت یابی ثانویه را از بین می برد و به طور یکپارچه با فرآیند قبلی برای دستیابی به جریان خودکار متصل می شود. این به طور قابل توجهی بازده تولید را بهبود می بخشد در حالی که از خطرات ایمنی مرتبط با جابجایی دستی جلوگیری می کند.

13. دستگاه جوش مش حصار 3 بعدی از کار با انباشته شدن مش استفاده می کند که هم تعداد کارگران مورد نیاز و هم شدت کار را کاهش می دهد.

پارامترهای فنی دستگاه جوش مش حصار سه بعدی

کاربرد دستگاه جوش مش حصار سه بعدی

دستگاه جوش مش نرده حفاظ عمدتاً برای نرده های بزرگراه، نرده های ریلی پرسرعت، نرده های مهندسی شهرداری، ساخت و ساز فرودگاه و غیره استفاده می شود.

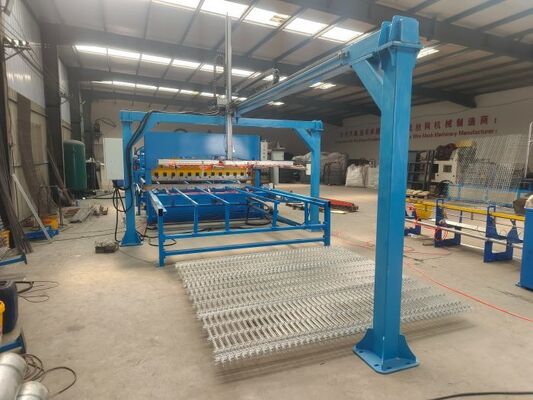

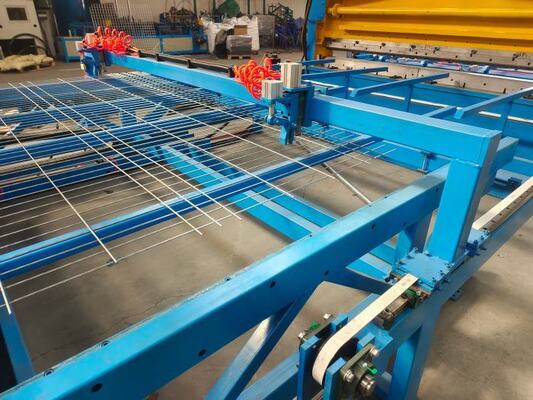

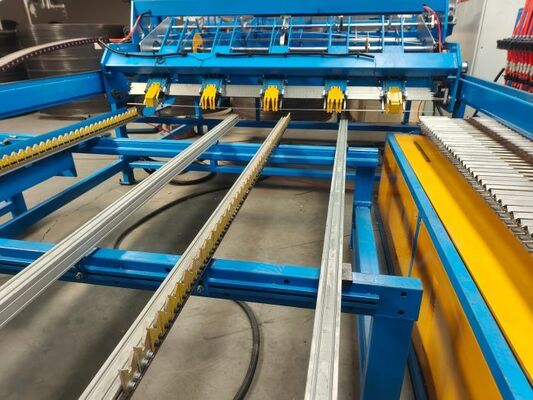

عکس های دستگاه جوش توری حصاری سه بعدی
