دستگاه جوش مش فنس با ابعاد دهانه 50x200 میلی متر و ارتفاع فنس 2.5 متر

اندازه دیافراگم 50x200 میلی متر ارتفاع حصار 2.5 متر دستگاه جوش مش حصار

معرفی دستگاه جوش توری حصاری:

این دستگاه جوش مش فنس توسط تیم فنی چینی و مهندسان اروپایی همراه با تجربه استفاده مشتریان توسعه و تولید شده است. کل خط تولید بسیار پیشرفته است و هر سیستم تا حد زیادی بهبود یافته است.

سیستم تغذیه سیم خط بسیار دقیق است و محدوده طول می تواند 75-2500 میلی متر باشد، سیستم مش کشش، سیستم انتقال مش و سیستم خمش مش توسط سروو موتورهای مختلف کنترل می شود، می تواند سرعت تولید را تا حد زیادی بهبود بخشد.

سیستم خمشی دستگاه خمش با سرعت بالا را اتخاذ می کند و قالب های بالایی و پایینی برای تولید با راندمان بالا همزمان حرکت می کنند.

سیستم انباشته مش از سیستم انباشته ربات هوشمند استفاده می کند. مزیت آن این است که می تواند به طور دقیق و سریع مش را مرتب کند، کار را کاهش دهد و هزینه را کاهش دهد.

 مزایای دستگاه جوش مش حصاری:

1. طول مش (ارتفاع حصار) را می توان خودسرانه 1000-2500 میلی متر تنظیم کرد.
2. دستگاه ارتعاشی به سیستم تغذیه سیم متقاطع برای جلوگیری از سیم پیچی اضافه می شود.
3. سیم خط و سیم متقاطع موقعیت دقیق دارند، پانل مش صاف است، سوراخ مش استاندارد است.
4. فاصله سیم متقاطع تنظیم شده از طریق صفحه نمایش لمسی، اندازه مش های مختلف را می توان در همان مش تنظیم کرد.
5. قالب های بالایی و پایینی دستگاه خم کن برای صرفه جویی در زمان به طور همزمان حرکت می کنند.
6. ما می توانیم به راحتی جریان جوشکاری را زمانی که نیاز به جوش دادن قطرهای مختلف سیم داریم تنظیم کنیم.
7. ما می توانیم خروجی را تنظیم کنیم و دستگاه را به طور خودکار پس از اتمام تولید مش متوقف کنیم.
8. تغذیه سیم، جوش مش، خمش مش، انباشته شدن مش با هم. راندمان تولید بالا.
9. سیستم انباشته مش روباتی می تواند به طور دقیق و سریع مش را قرار دهد و در هزینه کار صرفه جویی کند.

جزئیات دستگاه جوش مش حصار:

1. سیستم تغذیه سیم طولی یک طراحی جدید است که می تواند سیم های طولی را به سرعت و با دقت، زنگ خودکار در صورت خرابی قرار دهد. سیم طولی با قیف پیش بارگیری. که می تواند سیم های 1500 کیلوگرمی را بارگیری کند.

2. این دستگاه فشار سیم طولی به طور ویژه طراحی شده است تا سیم طولی را با دقت به موقعیت مشخص شده برساند و اطمینان حاصل کند که استاندارد شبکه هیچ خطایی ندارد.

3. در اتصال ترانسفورماتور جوشکاری و الکترودها به جای ورقه مسی نرم از بلوک مسی استفاده می شود که کیفیت و اثر رسانایی بهتری دارد.

4. الکترود و پایه مس همگی از مس با کروم بالا (CuCrZr) ساخته شده اند که یک ماده آلیاژی خاص با مقاومت در برابر سایش و مقاومت در برابر دمای بالا است. عمر مفید الکترود را افزایش دهید.

5. کشش مشبک به طور مکرر به این صورت است که سیم متقاطع جوش داده شده را مطابق با پارامترهای تعیین شده توسط برنامه، و با توجه به طول مش، می تواند مش را به طور مکرر متوجه کند، به طوری که کل مش به طور کامل بیرون کشیده شود. دستگاه مشبک کشی مکرر متشکل از یک قاب پایینی مشبک کش، یک قاب کششی مش متحرک، یک چرخ دستی کشش مش و لوله نگهدارنده است. دو طرف قاب پایه مش سیم، ریل های راهنمای قاب مش سیم متحرک هستند، می توان آن را 600 میلی متر از فریم اصلی دور کرد، که برای نگهداری و بهره برداری راحت است. قدرت حرکت قاب کشش توری یک استوانه استاندارد با قطر 50 میلی متر است. قاب کششی متحرک از دو قاب جوش جانبی و یک تکیه گاه میانی تشکیل شده است. دو مجموعه قلاب قفل پنوماتیک در محل اتصال دستگاه جوشکاری نصب می شود تا از صحت موقعیت قاب کشش مش در حین کار اطمینان حاصل شود. دو سیلندر با سوراخ 40 میلی متر. مجموعه ای از دستگاه ضد قفل مکانیکی در اتصال بین قاب موبایل و قاب پایین برای بهبود ایمنی اپراتور وجود دارد. مجهز به 6 مجموعه قلاب کشی توری پنوماتیک، مجموعه دستگاه قدرت بالابر تیر جیب بری، سیلندر نیروی دستی چیدن با قطر نازک 25 میلی متر، قدرت بالابر جیب بری 1 سیلندر است.

6. این دستگاه فشار مش برای فشار دادن پانل مش در زیر دستگاه خم کن استفاده می شود.

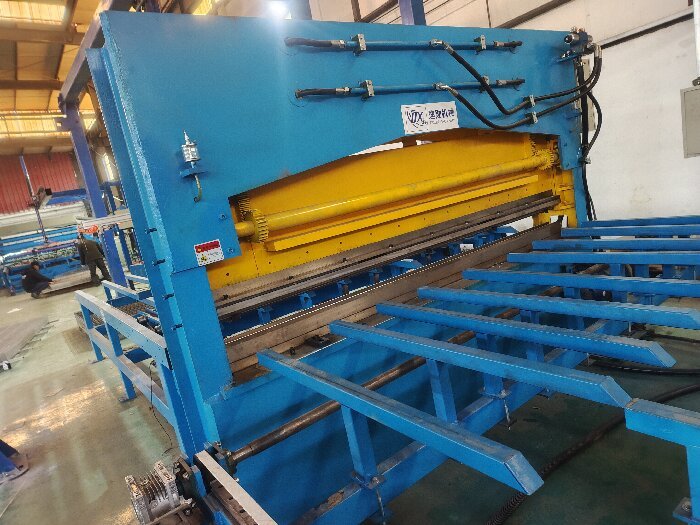

7.این دستگاه خم کن می تواند پانل مش خم کن آنلاین را به صورت خودکار انجام دهد، در کار صرفه جویی کند و راندمان بالایی را ارائه دهد.

8.دستگاه مش کش، پانل حصار سه بعدی را پس از خم شدن بیرون می کشد.

9.دستگاه انباشته مش ربات می تواند به طور دقیق مش حصار سه بعدی را روی هم چیده، بسته بندی را تسهیل کرده و هزینه نیروی کار را کاهش دهد. این می تواند به طور هوشمند ارتفاع انباشته مش را تنظیم کند.

10.موتور پله ای دستگاه دیسکی را به سمت انداختن سیم های عرضی به طور خودکار هدایت می کند. دستگاه سیم عرضی فروشگاهی ظرفیت بیشتری دارد و می تواند حداکثر 1.5 تن سیم را بارگیری کند. قیف سیم متقاطع دستگاه تغذیه ای است که میله های فولادی با طول ثابت را با توجه به نیازهای جوشکاری در موقعیت الکترود جوش دستگاه اصلی جوش قرار می دهد. بزرگترین ویژگی این قیف مجهز بودن به سیلو ذخیره سیم متقاطع و دستگاه تغذیه اتوماتیک می باشد. ظرفیت ذخیره سازی حدود 1.5 تن است که باعث کاهش تغذیه دستی و مواد ثانویه و بهبود راندمان تولید می شود.

11. این قیف از نردبان سکو، سطل ذخیره و قیف سقوط تشکیل شده است که بر روی قاب کشش توری گردشی نصب می شود. در دو طرف سکوی قیف نردبان هایی برای کارکرد آسان وجود دارد. سطل ذخیره سازی مجهز به مجموعه ای از غلتک های موتوری مغناطیسی است. هنگام چرخش، میله های فولادی بر روی غلتک ها جذب می شوند و به سطل خالی کردن و ذخیره سازی فرستاده می شوند. سطل ذخیره مواد مجهز به یک سوئیچ تشخیص موقعیت برای کنترل اینکه آیا مواد اضافی با توجه به مقدار مواد آماده شده مورد نیاز است یا خیر. قیف در حال سقوط از یک شیار دیسکی شکل برای نگه داشتن دقیق سیم استفاده می کند و هر سیم متقاطع را با توجه به نیازهای جوشکاری به طور یکنواخت به موقعیت فشار دهنده وارد می کند. قدرت نگهدارنده سیم یک استپر موتور 13.5 نیوتن متری است.

12. دستگاه جوش مش فنس مجهز به کابین کنترل اصلی مستقل و کنسول عملیاتی می باشد. از سیستم کنترل قابل برنامه ریزی PLC، رابط عملکرد صفحه نمایش لمسی استفاده کنید. عملیات آسان.

پارامترهای فنی دستگاه جوش مش فنس:

کاربردهای دستگاه جوش مش حصاری:

مش حصار کاربردهای گسترده ای دارد. بسته به نوع و مشخصات آن می توان در موارد زیر از آن استفاده کرد:
1. بخش‌های حمل‌ونقل مانند جاده‌ها، راه‌آهن‌ها، پل‌ها و بزرگراه‌ها: در این مناطق، گاردریل‌ها نقش حفاظتی و ایزوله‌سازی را ایفا می‌کنند و به طور موثر از حوادث جلوگیری می‌کنند. به عنوان مثال، نرده‌های محافظ در بزرگراه‌ها می‌توانند از از دست دادن کنترل و خروج وسایل نقلیه از جاده جلوگیری کنند و ایمنی عابران پیاده را تضمین کنند.
2. محل ساخت و ساز، به ویژه در اطراف گودال فونداسیون: در کارگاه های ساخت و ساز، نرده های محافظ به عنوان اقدامات ایمنی برای جلوگیری از خطرات تصادفی در طول ساخت و ساز عمل می کنند. نرده های حفاظ اطراف گودال فونداسیون می تواند از سقوط کارگران جلوگیری کند و همچنین محل ساخت و ساز را ایزوله کند تا از ورود افراد غیرمجاز جلوگیری شود.
3. مکان های عمومی مانند پارک ها، اجتماعات و مدارس: از تورهای حفاظی می توان برای جداسازی و زیباسازی محیط و تنظیم مسیرهای عبور عابران پیاده و وسایل نقلیه استفاده کرد. به عنوان مثال، شبکه های حفاظ باغ را می توان برای تقسیم تخت گل و چمن استفاده کرد که هم به عنوان مانع و هم به عنوان وسیله ای برای زیباسازی عمل می کند.
4. در کارخانه ها، انبارها، پارکینگ ها و سایر مکان ها: می توان از حفاظ ها برای حفاظت و حفاظت از تجهیزات و تأسیسات استفاده کرد. به عنوان مثال می توان از نرده های ایزوله انبار برای ایزوله بین فضای داخلی انبار کارگاه و غرفه های بازار استفاده کرد.
5. اماکن ورزشی مانند استادیوم ها، زمین های بسکتبال و زمین های فوتبال: توری حفاظ زمین بسکتبال دارای ویژگی های ضد پیری، مقاومت در برابر خوردگی، سطح صاف و کمتر مستعد تغییر شکل در اثر برخورد نیروی خارجی است. به طور گسترده در استادیوم ها، زمین های بسکتبال و زمین های فوتبال و غیره استفاده می شود.
6. دامداری: توری محفظه دام می تواند نقش بسیار موثری در حفاظت و نظارت بر مزرعه داشته باشد و از فرار حیوانات جلوگیری کند.

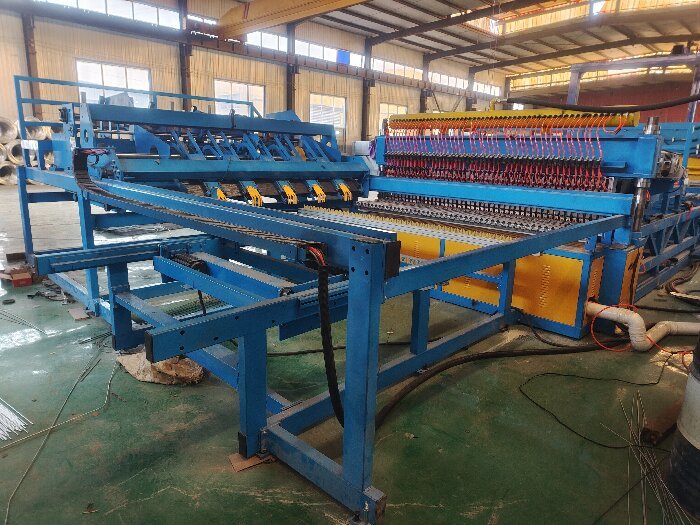

عکس های دستگاه جوش توری حصاری:
