دستگاه جوش پانل مش میلگرد 2.5 متری پاناسونیک Plc

دستگاه جوش پانل مش میلگرد PLC پاناسونیک 2.5 متر

معرفی دستگاه جوش پانل مش میلگرد:

دستگاه جوش پانل مش میلگرد DX-GWC-2500 تجهیزات ویژه ای برای ساخت مش تقویتی می باشد.دستگاه جوش پانل مش میلگرد از اصل جوشکاری نقطه ای با مقاومت چند الکترود برای جوش دادن میلگردهای طولی و عرضی میله فولادی به یک شبکه محکم مطابق با الزامات تعیین شده استفاده می کند. دستگاه جوش پانل مش میلگرد از فناوری کنترل سنکرون الکترونیکی قدرت استفاده می کند. ، زمان جوشکاری و جوشکاری کنترل جداگانه توسط سیستم کنترل اتوماتیک، رابط انسان و ماشین، عملیات هوشمند، انسانی سازی مدیریت می شود.ترانسفورماتور جوشکاری را جدا کنید تا نیاز ترانسفورماتور قدرت کاهش یابد.

ویژگی های دستگاه جوش پانل مش میلگرد:

1. سیم متقاطع سیم از قبل بریده شده است، سیم متقاطع توسط تغذیه خودکار چرخشی.

2. موتور سروو در سیستم مش کشی برای اطمینان از دقت مش استفاده می شود.

3. سیم متقاطع دستگاه جوش مش سیمی که از قیف چندگانه تغذیه می کند که ظرفیت آن بیش از دو برابر قیف سنتی است.

4. خط تولید پانل مش میلگرد مش سیم خرس را اضافه می کند و تجهیزات حمل می کند که کار را راحت تر می کند.

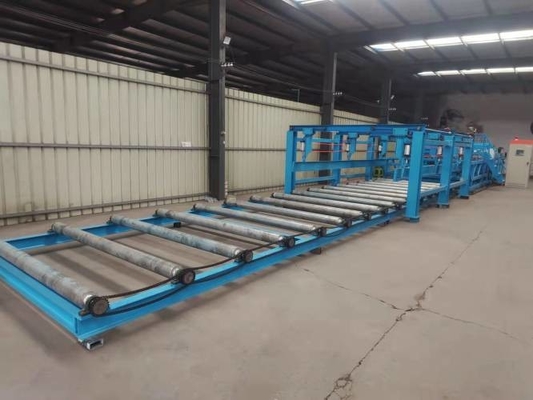

سیستم بیرون کش مش

این شامل صفحه خالی، دروازه، دستگاه توری شبکه زنجیره ای و انتقال ماشین (یا راهنمای غلتکی) است، باله (پشته ساز-ترنر) بخشی اختیاری است.

حداکثر طول پانل مش: 12 متر. اگر طول مش فولادی تقویت کننده 12 متر یا بیشتر باشد، باید سفارشی شود.

واحد موقعیت مش CNC

استفاده از واحد موقعیت مش این است که مش جوش را به جلو هدایت می کند، در عین حال از فاصله سیم خط مورد نیاز اطمینان می یابد، که فاصله خطوط متقاطع را مطابق با تنظیم خودکار تنظیم می کند. سیستم موقعیت مش CNC می تواند فاصله سیم متقاطع را به طور خودکار تنظیم کند، و می تواند داده ها را در سیستم ذخیره کند، تنظیم فاصله سیم متقابل آسان و دقیق است.

واحد تغذیه سیم متقاطع (پیش برش)

این دستگاه در قسمت بالایی دستگاه شبکه مش نصب شده است. شامل سکوی راه رفتن، واحد انباشته سیم متقاطع، دستگاه توزیع سیم و دستگاه تغذیه سیم است.

دستگاه توزیع و تغذیه سیم توسط سیستم پنوماتیک تحت عملیات توسط سیستم کنترل الکتریکی هدایت می شود. تغذیه خودکار سیم متقاطع بدون نیاز به کار دستی.برای این طراحی شده است که سیم متقاطع از سیم از پیش برش خورده تغذیه می شود.

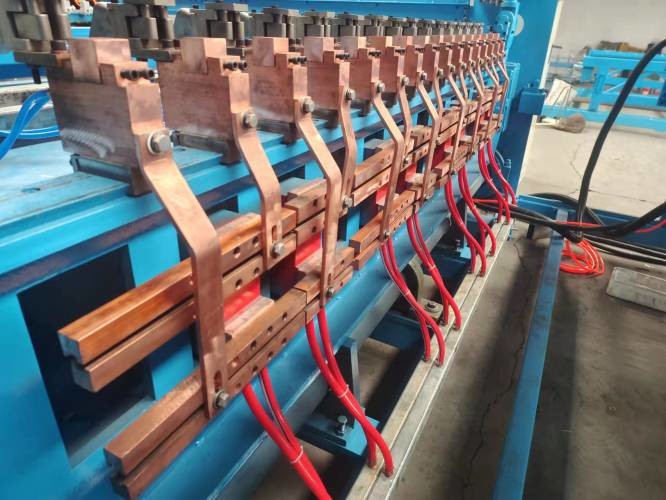

سیستم جوش

سیستم جوش از قفسه، ترانسفورماتور جوش، سیلندر تحت فشار، ترکیب الکترود بالایی، ترکیب الکترود پایین، مکان یاب مغناطیسی سیم متقاطع، واحد مش بالابر، ترکیب براکت سیم خط، سیستم پنوماتیک، سیستم خنک کننده آب و سایر قطعات یدکی تشکیل شده است.

مواد جوشکاری: سیم نورد سرد، سیم گرد نورد سرد، سیم نورد گرم.

پارامترهای فنی دستگاه جوش پانل مش میلگرد:

کاربردهای دستگاه جوش پانل مش میلگرد:

کاربردهای پانل مش میلگرد به طور گسترده ای استفاده می شودمهندسی روسازی بتن سیمانی بزرگراه، مهندسی پل، پوشش تونل. مهندسی بزرگراه.

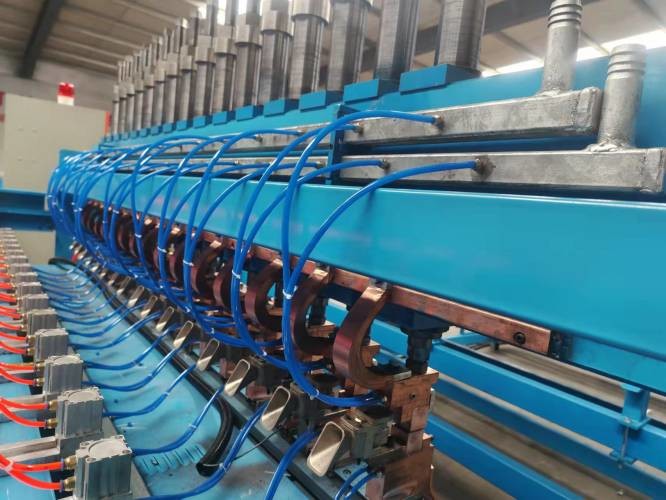

عکس دستگاه جوش پانل مش میلگرد:
